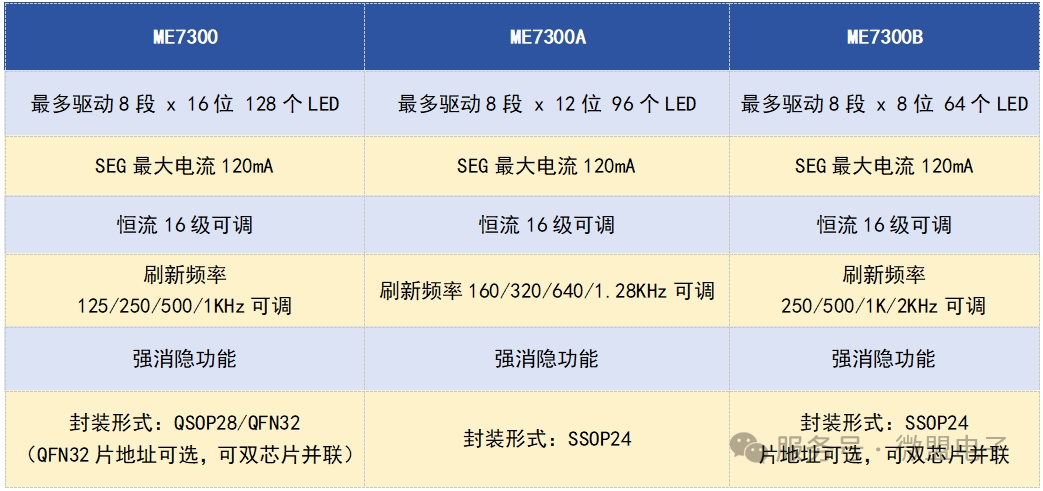

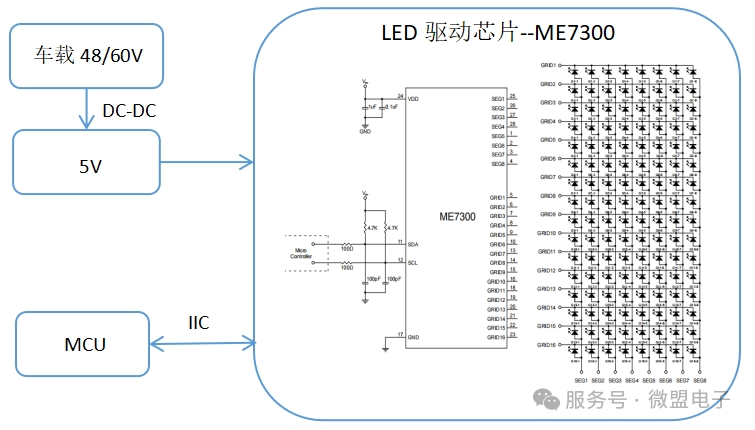

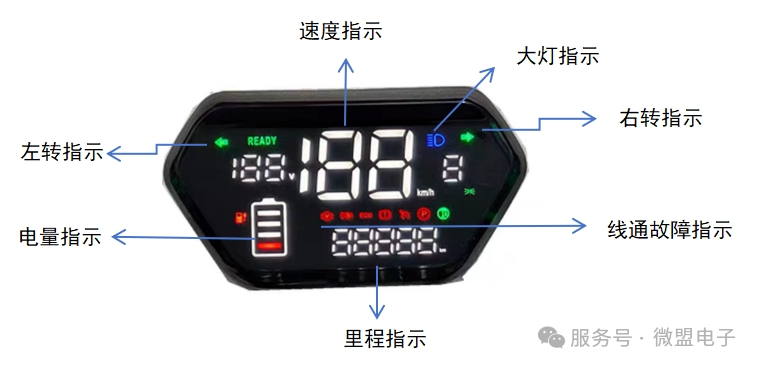

Microne 你有没有好奇过，电动车仪表盘上的速度、电量、里程数据是如何清晰又炫酷地显示的？背后离不开一颗“隐形英雄”——LED驱动芯片！微盟电子的LED驱动芯片ME7300正是这样一款LED驱动芯片。今天，我们就来扒一扒它运用在电动车仪表盘的工作原理和黑科技！ 01 ME7300的应用方案 02 ME7300致力于电动车仪表盘可以达到怎样的显示效果？ ME7300驱动芯片是标准I2C通讯，典型工作电压5V，最多可驱动8段x16位、128颗LED，是一种专门设计用于控制和驱动LED显示屏的集成电路，它的基本原理涉及到 LED的电流控制、亮度调节、扫描控制和图像数据处理等方面，通过对整个显示屏进行扫描控制，以确保每个LED点阵都能按时刷新显示。通过按照一定的扫描顺序和时间序列，驱动IC控制每个点阵的亮灭状态，从而形成完整的图像。 03 ME7300有哪些核心参数？ 驱动电流大且输出恒流驱动; SEG端口最大电流120mA，竞品SEG最大电流70mA，适合高亮显示场合，显示亮度可调，恒流16级调节，最小7.5mA，最大120mA。 恒流驱动，最多可驱动8段×16位128颗LED，保障亮度均匀，使用寿命更长。 显示位数可调; ME7300可以通过寄存器配置，调整扫描位数，获得更大的单点驱动电流。SEG1~SEG4额外两阶电流可调（小电流档SEG电流最大55mA）。 刷新频率可调; ME7300支持刷新频率125/250/500/1KHz可调，可以避免其他信号与ME7300通讯信号频率接近时产生干扰。 强消隐功能; ME7300具有强消隐功能，可预防鬼影，漏电等问题（LED熄灭时，容易受寄生电容的电荷影响，电流越大，电荷越多）。 片地址可选; ME7300的QFN32封装有DDR管脚，可以双芯片并联。 抗干扰强; 电动车电机运行时电磁干扰大，ME7300能稳定输出信号，避免显示乱码。 宽温工作; -40℃~85℃极端环境下仍可靠显示，冬季骑行也不“罢工”。 节能省电; 可以通过写程序进入关断模式，低功耗，关断电流最大10μA。 04 ME7300系列更多型号 一颗小小的LED驱动芯片，也藏着电动车智能显示的大学问！下次骑行时，别忘了看看你的仪表盘有多“芯”机！
